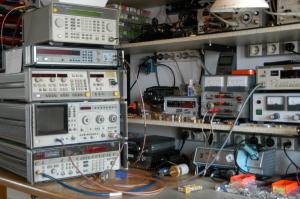

messgeraete
messgeraete dl2am

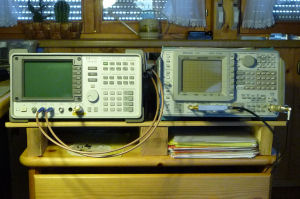

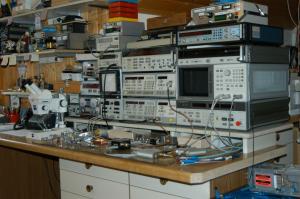

messplatz dl2am

Ham-Radio 2017 Friedrichshafen



Ich bin nur am Freitag, den 14.Juli auf dem Flohmarkt,

Stand F 003 Halle 3, für evtl. Gespräche anzutreffen.


Ich repariere alle Hohlleiter-Mixer und Detektoren von 30 bis 110 GHz.
I repair all Waveguide-Mixers and Detectors from 30 to 110 GHz.
(06/2017)
Messgeräte & Einzelteile

- Messgeräte -

gebraucht – guter Zustand

                                                                                                                                                                                                                            direkt zu Einzelteile
Resonatoren

Frequenz-Messer, mechanisch durch Resonator,

3,7 - 12 GHz koaxial,

8,2 - 12,4 GHz WR 90,

18-26 GHz WR 42,
33 - 50 GHz WR 22,

Stück-Preis EUR 35
Mixer WR 42 Systron Donner

Mixer WR 42, von Systron Donner, geht gut bis 47 GHz,
EUR
120,00 EUR 65,00

Hughes Mixer Modell 44860H-500

Hughes Mixer Modell 44860H-500, WR 28, Anpassung abstimmbar, gut für 47 GHz, EUR 230,00 EUR 160,00

Mixer WR 15 von TRG Modell V965

Mixer WR 15 von TRG Modell V965, Anpassung abstimmbar,
gut für 76 und 122 GHz EUR 265,00 EUR 180,00

Resonanz Meter
ResonanzMeter

Resonanz-Meter von TRG, präzise, 2 x WR 12 von 60 – 90 GHz und

1 x WR 10 von 75 – 110 GHz, erstaunliche Genauigkeit, pro Einheit 55,00 €

HP-Messköpfe 8485 A und 8481 A

HP-Messköpfe 8485 A und 8481 A,

defekt, 40,00 EUR

Nemic Lambda
Nemic-Lambda Netzteil FTS 2050/48, 220 Volt,  22 - 48 Volt dc,
47 Amp. 3100 Watt, EUR 195,00
EUR 120,00
Wendeverstaerker

Ein 47 GHz Wendeverstärker, Transverter s. Dubus 2/16 und cqdl 6/16 noch vorhanden, OSB, 250 mWatt, Noise 5,9 dB, Preis auf Anfrage

76 GHz Transverter
76 GHz + 122 GHz Transverter 10 MHz PLL, 76.032 GHz, ZF 144 MHz, 14,2 dB Noise, 1,2 mWatt, DSB, auf Anfrage
76 GHz Transverter

76 GHz Transverter mit Wendeverstärker und 76 GHz Filter
ca. 15 mWatt HF, OSB, 10 MHz PLL
Preis auf Anfrage

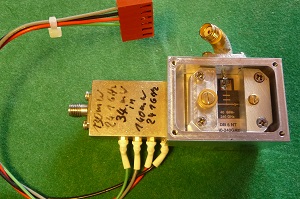

Mixer Gehaeuse

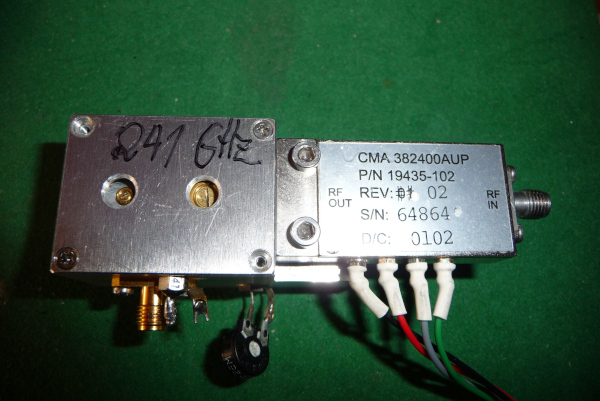

Mixer-Gehäuse für 47, 76, 122 und 241 GHz mit eingebautem Multiplier, komplett mit Abgleich und Test, Preis auf Anfrage

Auch als CW Sender-Baken für 47 - 76 - 122 - 241 GHz lieferbar

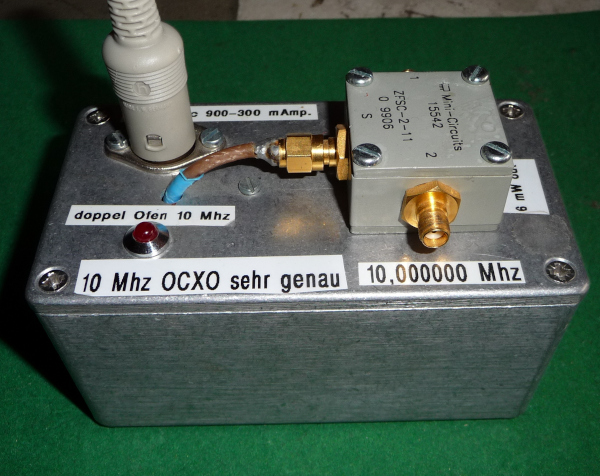

OCXO von Fa. Goebel

OCXO von Fa. Goebel

F = 105,9947 MHz x 4 = 122 GHz 50,00 €

F = 139,9166 MHz x 6 = 241 GHz 50,00 €

F = 140,000115 MHz x 6 = 241 GHz  50,00 €

F = 141,493287 MHz = 122 GHz 50,00 €


                                                                                                                                                                                                                            zurück zu Messgeräte

- Einzelteile -

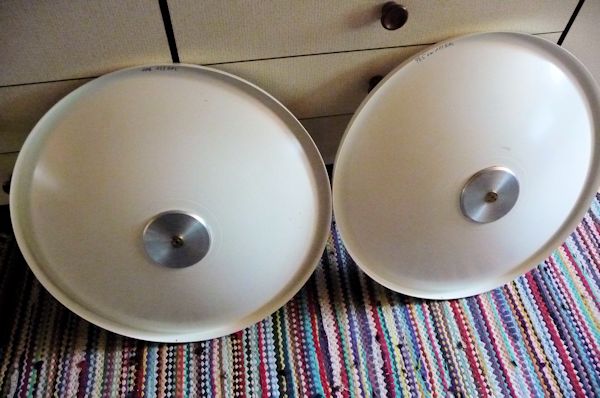

1. Ein Procom-Spiegel, neu,

70 cm Durchmesser F/D 0,4, vermessen, gut

2. Ein Procom-Spiegel, neu,

50 cm Durchmesser F/D 0,4



Preis nach Vereinbarung.

Abgabe nur durch Abholung bei DL2AM in
88299 Leutkirch-Friesenhofen

Wiltron Detektor Wiltron Detector Modell 70 S 50 B, 0,01 - 34 GHz,
neu 135 €
Wiltron Open-Short Wiltron Open-Short 26,5 GHz, Modell 22S50, neu 125 €
MGF 1303 B von Mitsubishi bis 24 GHz noch besser geeignet, mit langen Beinchen, solange Vorrat, EUR 7,90

MGF 4851 A Hemt, VGS 2,5 Volt, Gain 11 dB 15 dBm bei 12 GHz, verwendbar bis 40 GHz, EUR 1,50

MGF 0904-A, Hersteller Mitsubishi, 15 dB Gain, 1,2 Watt out, geeignet bis 2,5 Ghz, EUR 32,00 29,00

Fets

Fet 10 Volt, TIM 1213-2 EUR 32,00

Fet 10 Volt, TIM 1213-4 EUR 46,00

Amplifier 11.7 - 12.5 GHz Amplifier 11,7 - 12,5 GHz, 12 Volt DC mit Kühlkörper bei 11 GHz ~ 230 mWatt out bei 16,5 dB Gain, noch gut für 10,3 GHz zu verwenden
EUR 35,00
500uWatt

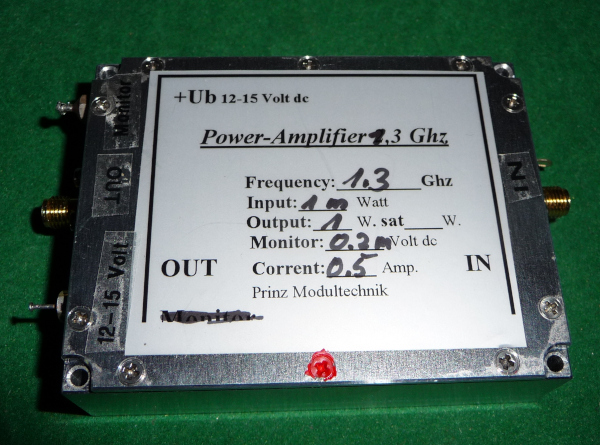

Mehrere 1296 MHz Amplifier unter 500 µWatt in, 1,3 Watt out, 12 – 15 Volt DC, Präzisions-Alugehäuse, Rest aus Industrie-Lieferung Neuer Preis EUR 98,00

Amp 300mWatt

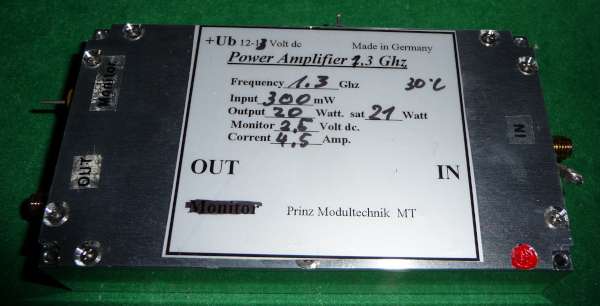

Mehrere 1296 MHz Amplifier mit Bandpass-Filter, 300 mWatt in, 21 Watt HF out, 12-15 Volt

Präzisions-Alu-Gehäuse, Rest aus Industrie-Lieferung 168,00 €

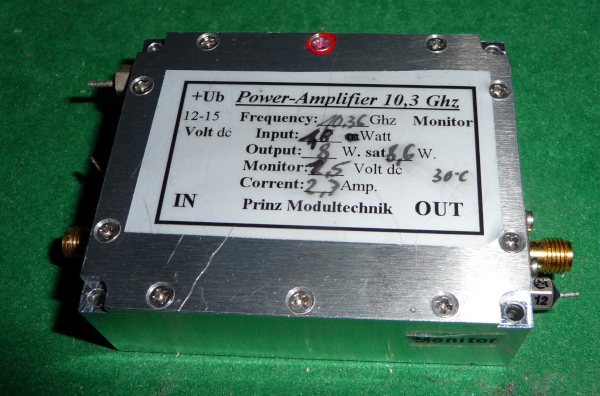

10,3 GHz-Linear-Amplifiers, einstufig, 9 Watt out bei 1,5 Watt in und 10 Watt out bei 1,5 - 2 Watt
12-15 Volt DC, Schutzschaltung für Power-FET, Präzisions-Alugehäuse, Monitor für HF-Anzeige
Preise auf Anfrage
10 GHz Linear 4 - 10 Watt
10 GHz Linears


10,3 GHz-Linear-Amplifiers von 4 bis 10 Watt out (je nach Ausführung bei 70 - 160 mWatt in), alle zweistufig, 12-15 Volt DC, Schutzschaltung für Power-FET, Präzisions-Alugehäuse, Monitor für HF-Anzeige
Preise auf Anfrage



10,3 GHz-Linear-Amplifier, power range from 4 - 10 Watts out (depending on model from 70 to 160 mWatt in), all two-stages, 12-15 Volt DC, protection circuit for power-FET, precision aluminum housing, RF monitor, please call



Restbestand aus meinen EME-Versuchen! ===================
spinner coax switch

Koax-Relais von Spinner N-Anschlüsse, neu, Failsafe ,
28 Volt, BN259680 , präzision

0 - 12,4 GHz, 1 KW bei 1 GHz,  280 Watt  bei 12,4 GHz

EUR 198,00 148,00

RLC coax switch

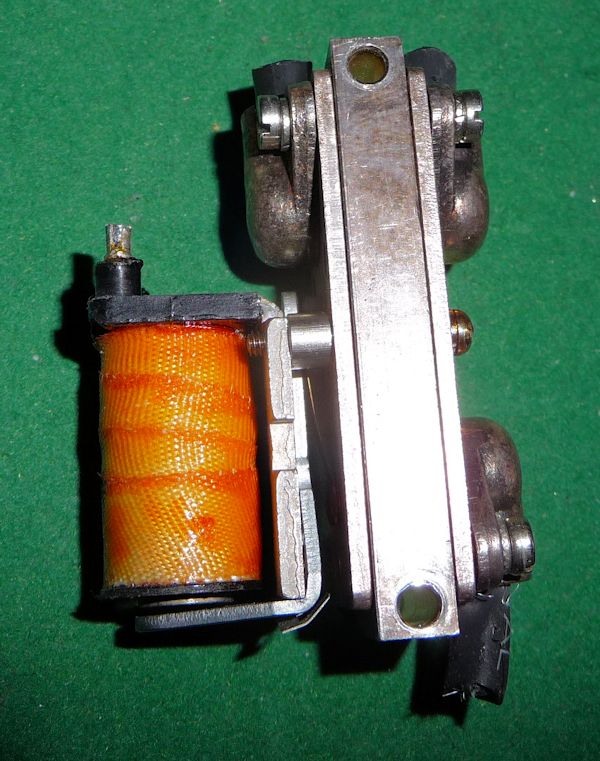

Koax-Relais RLC, Transfer, auch als Umschalt-Relais benutzbar, Modell SR-T-N-D, 28 Volt, hohe Leistung, Präzision bis 15 GHz
EUR 95,00

=========================================== ===================

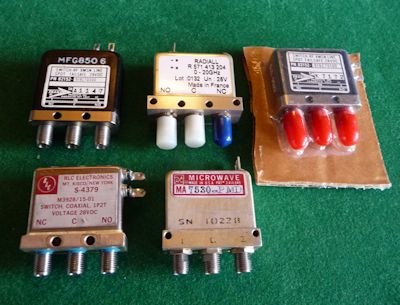

sma relais SMA-Koax-Relais, Fail-Save, 28 Volt, neu 50 €,
gebraucht, getestet 35 € pro Stck.

MGF 2430  Power-Fet Mitsubishi, 1,2 Watt out, 9 dB Gain bei 10 Ghz, sehr gut geeignet von 3,5 bis 14,5 Ghz,
EUR
59,50 49,00

MGF 1601 B 01 , Hersteller Mitsubishi, bis 300 mWatt out, 9 dB Gain bei 10 Ghz, EUR 18,80 16,00

MGF 1801-B-01, Hersteller Mitsubishibis 300 mWatt out, 9,5 dB Gain bei 10 GHz, EUR 18,80 16,00
MA4E 1318 GaAs Flip Chip, Schottky Barrier Diode, sehr klein
anti-parallel, für Verdoppler und Mischer getestet bis 250 GHz, (siehe cqDL 10/2005, 6/2006, DUBUS 2/2006), EUR 7,90
MA4E 1317 GaAs Flip Chip Schottky Barrier Diode, sehr klein,
singel, für Verdoppler + Mischer, getestet bis 250 GHz, (siehe cqDL 10/2005, 6/2006, DUBUS 2/2006), EUR 6,95

MA4E 1310 GaAs
Flip, Chip Schottky Diode, sehr klein,
single für Verdoppler und Mischer, getestet bei 76 GHz und 122 GHz, bis 1,4 mWatt CW bei 122 GHz (siehe cqDL 01/2009, DUBUS 4/2008), EUR 6,50



MA46H 146 GaAs Flip
, Chip Multiplier Varactor Diode, sehr klein, single bei 47 GHz bis 40 mWatt, 76 GHz bis 19 mWatt out, nicht geeignet für Mischer,(siehe cqDL 01/2009, DUBUS 4/2008), EUR 6,40
New Uni-DL2AM-Box

Neues Uni-DL2AM-Mischer-Alu-Gehäuse für 47 GHz, für koaxiale Einspeisung, bei 23,5 GHz, einschließlich 0,5 pF und Micro-Strip SMA-Buchse, für PCB Nr.48 (db6nt), ohne Kurzschlussgehäuse, EUR 74,00


Uni-DL2AM-Mischer-Alu-Gehäuse für 241 GHz, cqDL 4/2009, DUBUS 1/2009, EUR 108,00
Uni-DL2AM-Mischer-Alu-Gehäuse
Uni-DL2AM-Mischer-Alu-Gehäuse für 76 GHz, DUBUS 2/2008, cqDL 5/2008,  für PCB Nr. 45 von DB6NT, EUR 94,00
Uni-DL2AM-Mischer-Alu-Gehäuse für 122 GHz, siehe DUBUS u. cqDL wie oben, für PCB Nr. 47 von DB6NT, EUR 94,00

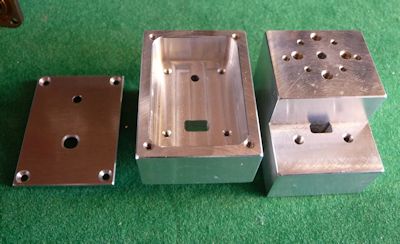

Präzise Alu-Gehäuse Alu Housing Präzisions Alu-Gehäuse, Außenmaße mit Deckel 78x41x21,5 mm
Bodenstärke 5,5 mm, Innenmaße 72 x 35 mm,
statt EUR  13,50 EUR 7,00

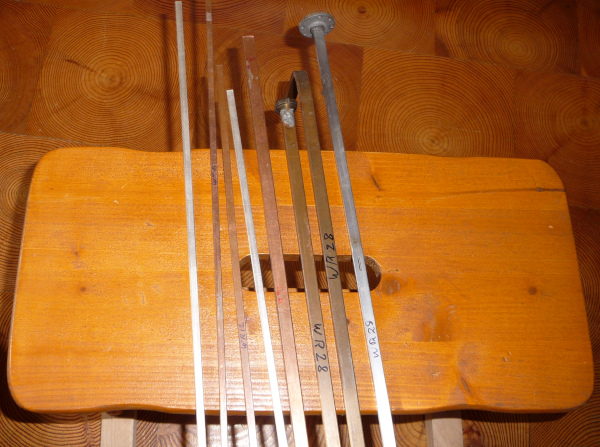

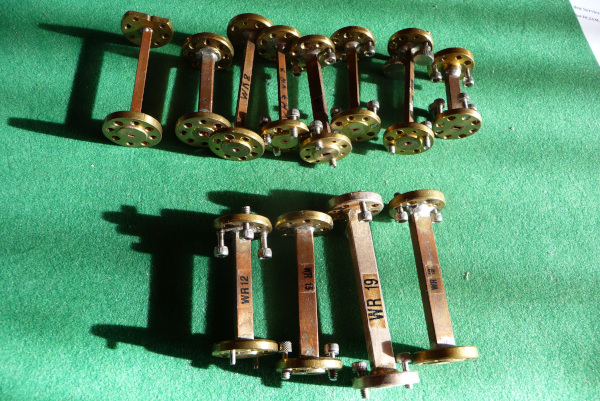

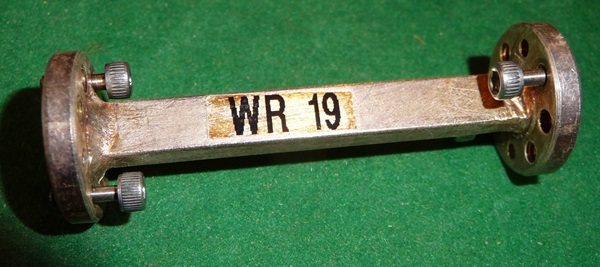

Hohlleiter

WR 42 Hohlleiter-Flansche auf Koax-SMA, verschiedene Ausführungen von Suhner und anderen,

Neuer Preis! Stück EUR 49,00 - EUR 85,00
Taper WR34 auf WR 28

Taper WR 34 auf WR 28, gold, neu 50,00 €

Taper WR 42 auf WR 34

Taper WR 42 auf WR 34, gold, neu 95,00 €

Taper WR 28, kleiner Viereck-Flansch auf großen Rundflansch

Taper WR 28, kleiner Viereck-Flansch auf großen Rundflansch, 45,00 €

4-Tor-Schalter WR 42

4-Tor-Schalter WR 42, gold, von Flann Modell 2033/3, neu 295,00 €

Hohlleiter-Verbinder WR 10

Hohlleiter-Verbinder WR 10, neu 90,00 €

Hohlleiter-Fest-Dämpfungs-Glied

Hohlleiter-Fest-Dämpfungs-Glied, 50-75 GHz, WR 15, 10 dB, neu 105,00 €

Hohlleiter-Fest-Dämpfungs-Glied

Hohlleiter-Fest-Dämpfungs-Glied, 50–75 GHz, WR 15, 6 dB, neu 105,00 €

directional coupler 6dB Directional-Koppler 6 dB, WR 28, 40 €
Direktional-Koppler, WR 15

Direktional-Koppler, WR 15, 50 – 75 GHz, 10 dB, 145,00 €

Direktional-Koppler, WR 10

Direktional-Koppler, WR 10, 75 – 110 GHz, 10 dB, von Flann 190,00 €

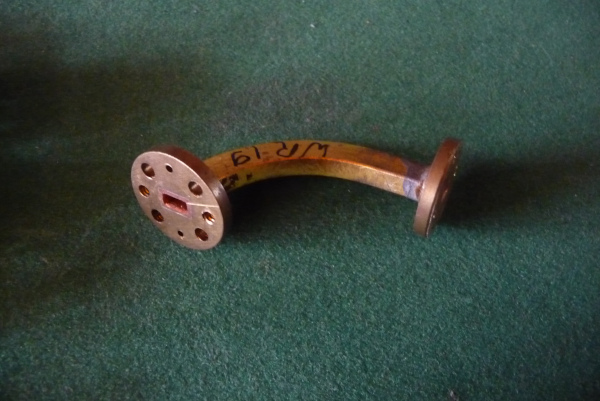

HL Boegen HL-Bögen WR 42, vergoldet bzw. versilbert, pro Stck. 28 €
24 GHz-Verstärker

24 GHz-Verstärker, Toshiba, BA2160B, WR 42 passend

1 Watt out bei minimal 31 dB Gain 150,00 €

HP Detektor 26 – 40 GHz

HP Detektor 26 – 40 GHz 19,00 €

Rosenberger Übergänge, Buchse-Stecker, 2,92 mm, Rosenberger 55 €

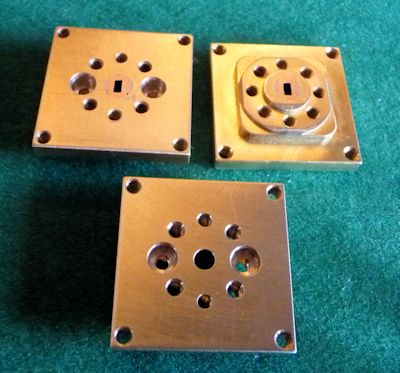

Flansch 2 Flansch für Rückwand-Gehäuse-Durchführung, Messing, versilbert, für Hohlleiter  WR 42,
Flansch 22,4 x 22,4 mm, gesamt 40 mm, EUR 48,00

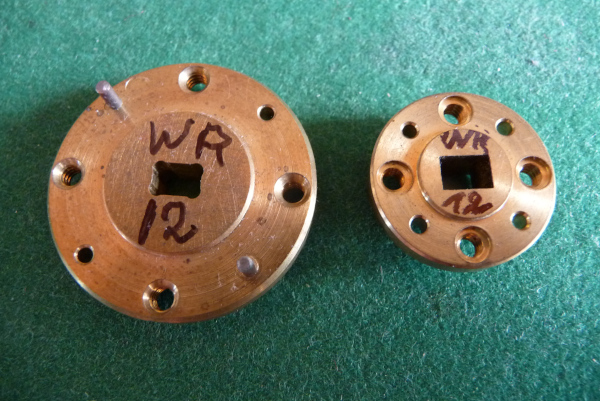

Flansch 1 Flansch für Rückwand-Gehäuse-Durchführung, Messing, für WR 19, WR 12, WR 8 und WR 5, 30 x 30 mm für Procom-Spiegel-System, EUR 49,00
Filter 76 GHz
Filter für 76 GHz, hohe Güte, für WR12, 2-stufig, 20x12x20 mm mit Tuning-Elementen, abgeglichen auf 76,032 GHz, ~3 dB Loss, für Transverter, Foto in eingebautem Zustand,
EUR 168,00
if_housing
(Foto: links Anwendungsbeispiel)
ZF-Alu-Gehäuse für 47, 76, 122 und 241 GHz - DL2AM Mischer, für separaten Aufbau, passende PCB Nr. 26 von DB6NT, (Lieferung ohne Platine) EUR 48,00

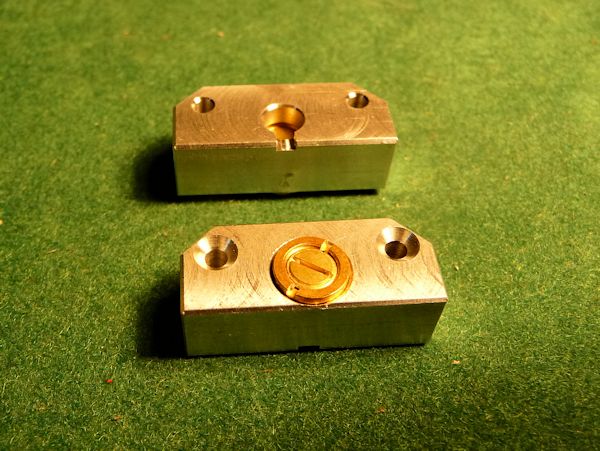

Kurzschlussschieber Kurzschluss-Gehäuse mit eingebauten Tuning-Elementen für 47, 76, 122 GHz für Uni-DL2AM-Mischer-Gehäuse (www.windscheif-cnc.de), EUR 19,00

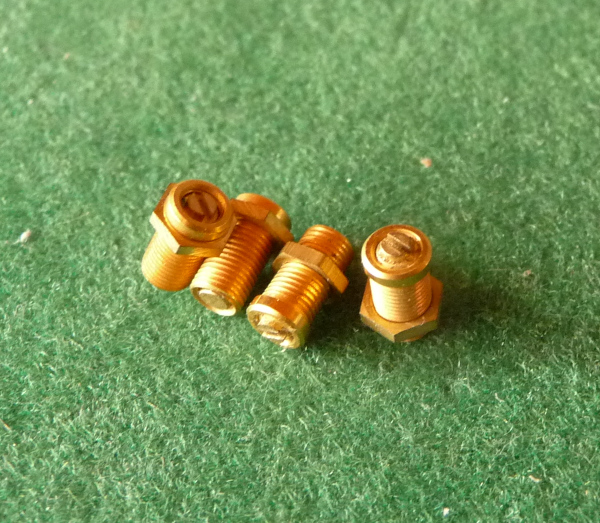

Tuning-Schrauben von Tekeleg für Kurzschluss-Elemente, Einbaumaß 5,9 mm, Hub 5 mm für 47 u. 76 GHz, EUR 7,20
Tuning-Schrauben von Tekeleg für Kurzschluss-Elemente, Einbaumaß 4,7 mm, Hub 2 mm für 47 u. 76 GHz, EUR 5,20
Tuning-Schrauben von Tekeleg für Kurzschluss-Elemente, Einbaumaß 3,0 mm, Hub 3,2 mm für 122 u. 241 GHz, EUR 7,70

Multiplier (Verdreifacher oder Vervierfacher)
37 – 40,8 GHz
, bei 38 GHz 100 – 120 mWatt out,

9,25 – 10,2 GHz in bzw. 12,3 – 13,6 GHz in, zu verwenden für 76 GHz, 122 GHz und 241 GHz

für Transverter, Baken und Versuche.

Neu, getestet s. cqdl 10/2005 und 1/2009, Dubus 4/2005 EUR 60,00

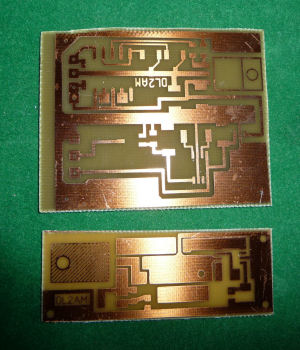

PCB PCB zur Stromversorgung der Multiplier
s. cqdl 10/2005, 6/2006, 6/2007,
Dubus 3/2007,

EUR 6,00  bzw. EUR 12,00
negativ Inverter ICL 7660, SMD, EUR 1,60 negativ Inverter MAX 861 CSA, SMD, EUR 2,90
BAT 15 Schottky-Diode  SMD     EUR 0,90 BAT 17 Schottky-Diode SOT 23    EUR 0,30

BAT 62 Schottky-Diode SMD      EUR 0,50

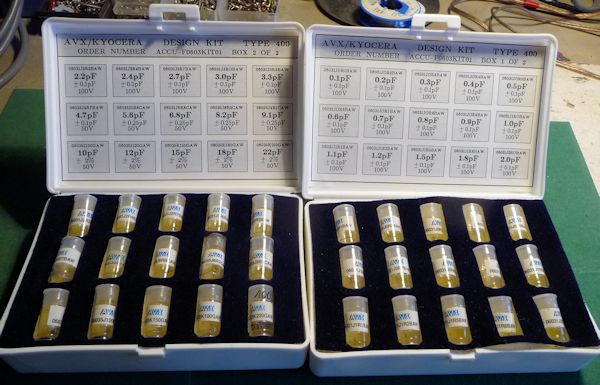

Koppel-C 0,5 pF HQ, Größe 805 ATC od.ä. EUR 0,80

Koppel-C 2,2 pF HQ, Größe 805 ATC od. ä., EUR 0,80 Koppel-C 2,7 pF HQ, Größe 805, ATC od. ä., EUR 0,60

Koppel-C 20 pF HQ, Größe 805, ATC od. ä., EUR 0,80
Koppel-C 22 pF HQ, Größe 805, ATC od. ä., EUR 0,80


HF-Widerstände Größe 0805, 50 Ohm EUR 0,35
HF-Widerstände Größe 0805,100 Ohm EUR 0,35

Koax Relais bis 18 GHz SMA 1x 6 Stellungen, 12 Volt, EUR 62,00



Transfer Relais, SMA bis 24 GHz
, 20 - 28 Volt, getestet, für 24-GHz-Transverter geeignet, EUR 59,00


Koax-Relais 26,5 GHz, Latching, 12 Volt Spulenspannung, neu, EUR 39,00


SMA-Buchse


SMA-Buchse-Buchse, EUR
2,90 2,00
SMA-Flanschstecker, 4-Loch und 2-Loch, mit langem Teflonsteg, vergoldet, beste Qualität, Spinner, EUR 3,65 2,80
SMA Einbau Buchsen

SMA-Einbau-Buchsen, 50 Ohm mit Gewinde-Mutter 2,50 €

Flanschstecker Flanschstecker Microstrip 4-Loch, mit langem Teflonsteg 2,2 mm, 0,25 mm Innenleiter, for High Frequency, EUR 4,80 3,80
Flasnch Stecker 2-loch

Flansch-Stecker, 2-Loch, Micro-Strip, 3,2 mm Teflon-Steg, Rosenberger, für 24 GHz Linears gefertigt, EUR 6,50

SMA-Flanschbuchse, Micro-Strip, 2-Loch / 4-Loch, vergoldet, mit 3 mm langem Teflonsteg 2,2 mm, 0,25 mm Innenleiter for high Frequency, EUR 3,00
SMA-Flansch-Buchse

SMA-Flansch-Buchse, 2-Loch, mit 4 mm Teflon-Steg, gute Qualität, EUR 2,90 2,50

SMA-Stecker-Stecker

SMA-Stecker-Stecker, Rosenberger oder ähnlich, EUR 4,50

SMA Einbaubuchsen, EUR 2,50

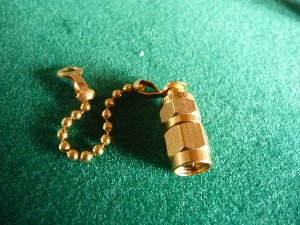

SMA-Dummy

SMA-Dummy, 50 Ohm, 18 GHz, EUR 3,90

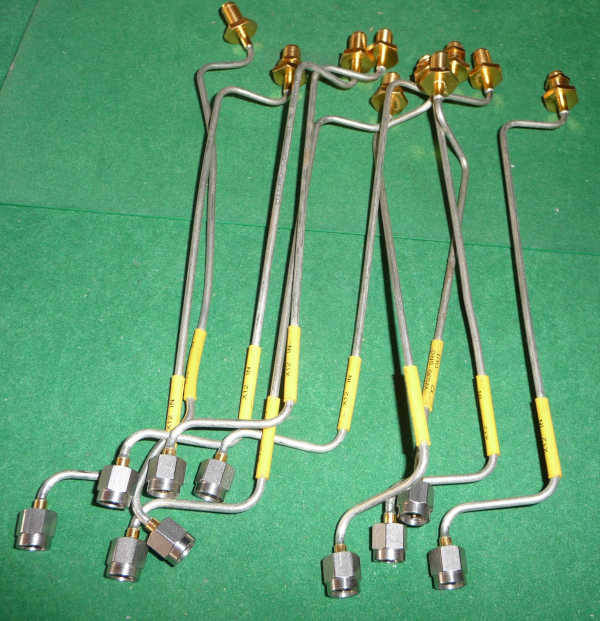

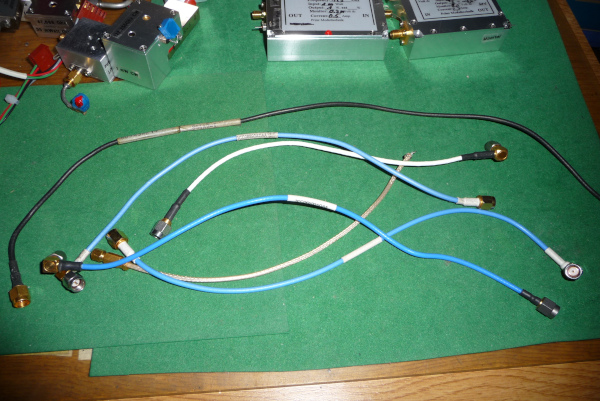

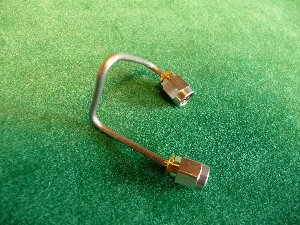

SMA-Semi-Rigid

SMA-Semi-Rigid, Koax-Kabel, 2,2 mm, EZ 86, Stecker-Stecker, Präzision, ca. 110 mm lang, EUR 3,90


SMA-Semi-Rigid, Koax-Kabel, 2,2 mm, EZ 86, mit einseitigem Stecker, EUR 2,50

SMA quick connect SMA-Buchse-Schnell-Steckkupplung für Einbau der Geräte oder variabel, für Messzwecke bis 20 GHz geeignet, EUR 4,90
EUR 4,90 3,90

SMB Einbau-Buchse, Gewinde 4,5 mm mit Mutter, EUR 0,60


N-Flanschbuchse
, mit 5 mm langem Teflonsteg und kleinem SMA-Flansch, Rosenberger, EUR 4,90

mit BNC-Flansch EUR 4,20

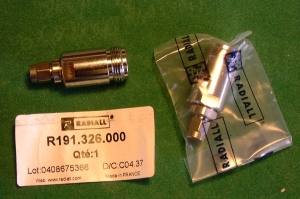

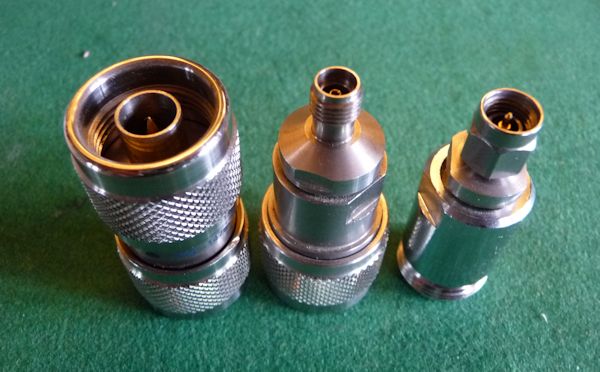

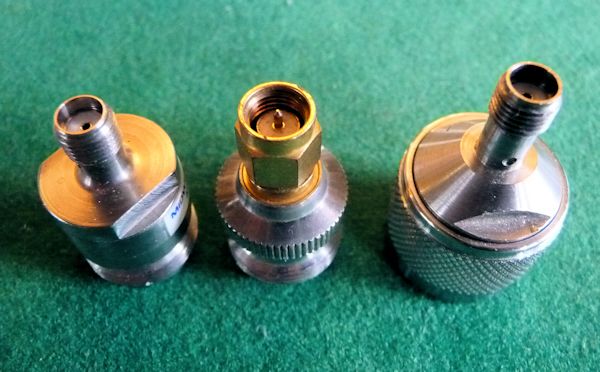

N-Buchse auf SMA

N-Buchse auf SMA-Stecker
3,5 mm, SMA-kompatibel, Präzision, originalverpackt, sehr gut für Messzwecke und vor den teuren Messkopf und vieles mehr, bis 26 GHz,
EUR
9,90 8,50
3 Stück für EUR
26,50  24,50


SMA-Stecker für 2,2 mm Semi-Rigid UT 85 od.ähnl.
mit zusätzlichem Steckerstift, Rosenberger Euro 2,95

SMA-Stecker für 3,5 mm Semi-Rigid UT141 od.ähnl.
mit zusätzlichem Steckerstift, Rosenberger Euro 2,95
Ferrit Drossel
Ferrit-Drossel, bedrahtet, für DC-Versorgungen bis 10 Ampere, EUR 0,20
Durchführungs-C

Durchführungs-C, schraubbar mit Befestigungsmutter,10 nF, 0,8 mm Drahtdurchmesser, 8-32 UNEF-Gewinde für 4 mm Bohrung, bis 12 Ampere, EUR 1,95

Schraubbare Durchführungs-C
Schraubbare Durchführungs-C, 7 nF, 0,8 mm Draht Durchmesser, bis 8 Amp DC, 12-32 UNEF Gewinde, sehr robust, EUR 1,95

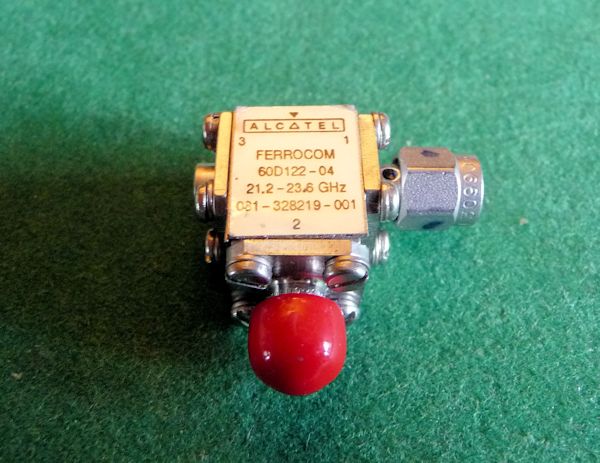

Isolatoren Circulatoren
Verschiedene Isolatoren, Koppler und Circulatoren, auf Anfrage

                                                                                                                                                                                                                            zurück zu Messgeräte    zurück zu Einzelteile

Bei größeren Stückzahlen bitte Staffel-Preis erfragen. Weitere HF-Bauteile auf Anfrage.

Irrtum und Preisänderungen vorbehalten. Im übrigen verweise ich auf meine Lieferbedingungen. Nach Erscheinen dieser Liste verlieren alle vorhergehenden ihre Gültigkeit. Alle Preise in URO inklusive 19 % deutscher MwSt.

Für alle von Modultechnik Prinz gelieferten Linears werde ich weiterhin den Service übernehmen.
